Integration de Presto et Revit

Le lien entre Presto et Revit est basée sur un processus complet, conçu pour extraire le maximum d’informations à partir du modèle BIM pour générer le devis.

Fonctions de Presto Revit

Presto Revit contient deux plug-ins ou macros prédéfinies.

Assignation d’unités de travail

L’utilisateur de Revit attribue à chaque type d’entité graphique à chaque unité de travail appropriée, en le sélectionnant à partir d’un catalogue. Ce catalogue est généré avec Presto et peut contenir un tableau de prix complet ou le devis provisoire, avec une pré-sélection d’unités de travail.

Fenêtre d’assignation d’unités de travail

L’assignation peut se faire graphiquement ou en filtres créés à partir d’une macro qui montrent les différents types d’entités qui existent dans le modèle et leurs unités de travail.

Génération du devis

Une seconde macro crée un document de Presto avec toute l’information qui peut être extraite du modèle, avec des éléments clases par catégories et familles, y compris des lignes de métrés avec des dimensions géométriques et toutes les donnes nécessaires à l’identification.

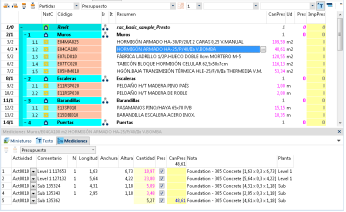

Document généré à partir de l’exemple standard de Revit

Utilisation du document généré

Le document peut être importe dans le devis général du projet sur n’importe quel ordinateur avec Presto, sans l’obligation d’avoir Revit ou Presto Revit installée. Peut aussi être utilise directement en tant que telle à compléter avec d’autres éléments du devis ou de l’exportation au format BC3.

L’intégration dans le devis

L’importation dans le devis général se fait avec une fenêtre intermédiaire de vérification, ou vous pouvez compléter, filtrer ou modifier les lignes de métrés avant de les insérer définitivement et connaître leur impact économique.

Lorsque on effectue des importations successives d’un même projet, la fenêtre compare les métrés avec les existantes, de sorte que on peut ajouter de nouveaux donnes ou de remplacer les existantes, sans créer de doublons.

Les ressources habituelles de Presto permettent travailler efficacement sur les lignes de métrés qui proviennent de Revit, qui sont identifiés permanemment et qui conservent dans champs spécifiques dans tous les donnes du modèle.

Identification des éléments à partir de Presto

Une option de Presto permet de visualiser dans le modèle de Revit les éléments graphiques qui correspondent à une ou plusieurs lignes de métrés du devis.

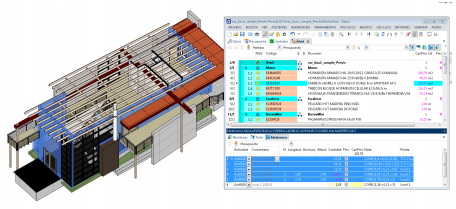

Lignes de métrés sélectionnés à Presto et visibles à Revit

Un processus orienté au vrai travail

Le résultat test un processus naturel et efficace, en s’appuyant sur l’expérience de Soft et des utilisateurs de Presto par pendre en compte les conditions réelles de travail:

  • Les différents points de vue et les besoins des professionnels qui réalisent le modèle BIM et le devis
  • Les changements fréquents dans le modèle pendant le développement du projet
  • La nécessité d’intégrer la part du devis qui vient de Revit avec le reste du devis du projet.

Presto Revit nécessite Presto Devis et Métrés 2013
